Géométrie des cadres vélos - mesures

Message par Pedrodelaluna »

Beaucoup de fabriquant de vélos donnent des mesures diverses et variées des cadres de vélo.

Voici un dessins que je trouve bien fait, même s'il manque la chasse et une clarification de l'abaissement de pédalier ou du déport de fourche


Hauteur tube de selle (effective) A1 nominal (hauteur d’assise effective au droit du jeu de direction)
Hauteur tube de selle (matérielle) A2 Centre de l'axe de pédalier jusqu'au tube de selle (pour la hauteur minimale de la selle)
Hauteur tube de selle (de passage) A3 Centre de l'axe de pédalier jusqu'au tube horizontal (pour le passage de jambe)
Longueur tube horizontal B  Longueur matérielle du tube Sloop/Horizontal
Longueur tube horizontal C Longueur effective horizontale jusqu'à la tige de selle, milieu axe direction à milieu axe tige de selle)
Angle tube de direction (°) D
Angle tube de selle (°) E
Empattement F
Longueur tube des bases G   axe du moyeu à axe de pédalier
Longueur tube de direction H   (roulement non compris)
Abaissement axe pédalier I Distance de l'axe de pédalier au niveau des moyeux
Hauteur pédalier K Distance de l'axe de pédalier au sol
Deport de fourche L   Décalage orthogonal du moyeu av. à l'axe de direction
La chasse de fourche avant ???
Slope M Tube horizontal: différence de niveau avant/arrière
Rayon de la roue N ...
Diamètre de la roue ??? Pneus max compris (av/arr. si besoin)
Hauteur cadre O distance dessus du tube horizontal – sol au droit du pédalier
Hauteur de la fourche P Capots de jeu de direction compris
Distance roue avant – axe pédalier Q
Reach R Du boitier de pédalier au tube de direction, horizontalement
Stack S Du boitier de pédalier au tube de direction, verticalement
Stack/Reach (1:x)   Rapport entre Stack et Reach
Diamètre tige de selle
Longueur potence   Centre-Centre
Angle potence (°)
Collier de potence
Entretoises montées
Largeur cintre
Longueur manivelle

Sinon:


La vie, c'est comme la bicyclette.

Il faut avancer pour ne pas tomber.
Avatar de l’utilisateur

velosiped
Membre actif
Membre actif
Messages : 403
Inscription : sam. 26 nov. 2016 20:27
Localisation : Grenoble
Contact :
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par velosiped »

comme vous le faites remarquer, il manque une info utile, en particulier pour les cyclos ou cyclotes de petite taille : la hauteur selle-sol dépend de la taille des pneus. C'est en oubliant de vérifier ce type de détail, sur un dessin pas tout-à-fait complet fourni par l'artisan, que je m'étais retrouvée avec un vélo Vagabonde commandé sur mesure, mais au final trop haut pour moi de 25 mm par rapport au sol si je réglais la distance selle-pédales correctement :( Il y avait eu 12 mm d'erreur sur le diamètre de pneus, 10 mm sur l'abaissement du boîtier de pédalier (cote "I" du premier dessin ou "3" du second), et encore 3 mm car il avait fallu modifier la fourche pour éliminer le contact pied-roue avant. On ne m'y reprendra plus !


Avatar de l’utilisateur

Ray_Mee
Membre actif
Membre actif
Messages : 84
Inscription : dim. 19 janv. 2020 12:43
Localisation : Yvelines
Âge : 64
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par Ray_Mee »

Hello, pour moi 12 mm sur le diamètre de la roue n'influent que de 6 mm sur la hauteur (R) l'axe de la roue étant au centre du cercle, non ?


Avatar de l’utilisateur

Topic author
Pedrodelaluna
Membre actif
Membre actif
Messages : 453
Inscription : mer. 5 févr. 2020 21:46
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par Pedrodelaluna »

L'épaisseur des roues influence évidemment tant le comportement du véhicule, que sa position par rapport au sol. Exemple simple, si le pneu s'épaissit, la chasse augmente en même temps que le centre de gravité ne remonte.

La question du vélo de Vélosiped a été détaillée dans un autre topic, montrant le manque de bonne volonté du concepteur, alors que ce même cadreur avait fait clairement des erreurs de géométrie sur le vélo malgré des mesures individualisées. (si je me rappelle bien de l'histoire)

Je pense que pour chacun, nous avons des cotes qui sont plus ou moins importantes dans notre usage, certains n'attachant un regard qu'au Reach et Stack, d'autres au Reach et Angle de direction, etc...
=> de pouvoir disposer de données de références et donc diagrammes corrects est important, raison de mon post où je plaçait deux digrammes assez complets, mais pas totalement...


La vie, c'est comme la bicyclette.

Il faut avancer pour ne pas tomber.

vaber
Vétéran
Vétéran
Messages : 2470
Inscription : jeu. 4 févr. 2010 22:18
Localisation : Sud-Aveyron
Âge : 54
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par vaber »

Pedrodelaluna a écrit : dim. 26 avr. 2020 21:24
Je pense que pour chacun, nous avons des cotes qui sont plus ou moins importantes dans notre usage, certains n'attachant un regard qu'au Reach et Stack, d'autres au Reach et Angle de direction, etc...
S'il vous plait si vous pouvez traduire car je ne comprend rien de rien à ce jargon.
Merci


On ne possède vraiment que ce que l'on sait...

loz
Vétéran
Vétéran
Messages : 1648
Inscription : lun. 20 nov. 2006 00:35
Localisation : Grenoble
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par loz »

Avant on donnait la longueur et la hauteur des cadres, mais avec les géométries qui se diversifient (slopping, diverses tailles de roue, etc.), on se cantonne à deux mesures : le stack et le reach. C'est moins facile à mesurer mais plus révélateur de l’adéquation du cadre avec sa morphologie.
Un article qui explique (ça m'énerve, ils confondent boîte de pédalier et boîtier de pédalier dans la première figure) :
https://www.materiel-velo.com/a149-geom ... route.html


Avatar de l’utilisateur

AngstromCyclo
Vétéran
Vétéran
Messages : 2787
Inscription : lun. 22 août 2016 17:04
Localisation : Proche Montpellier Ouest
Âge : 56
Contact :
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par AngstromCyclo »

loz a écrit : dim. 26 avr. 2020 22:50 Avant on donnait la longueur et la hauteur des cadres, mais avec les géométries qui se diversifient (slopping, diverses tailles de roue, etc.), on se cantonne à deux mesures : le stack et le reach. C'est moins facile à mesurer mais plus révélateur de l’adéquation du cadre avec sa morphologie.
En fait, ces 2 mesures ne sont pas suffisantes pour remplacer les mesures traditionnelles. Le "reach" étant mesuré à la verticale de l'axe du pédalier, la longueur effective entre l'assise (selle) et mains dépend de l'angle du tube de selle (et bien sûr de la longueur de la potence en plus).
Donc moi j'aime mieux parler de mesures du "cadre virtuel" qui est plus facile à conceptualiser, même avec des variations de formes des tubes.
En plus, comme les dimensions d'un cadre "diamant" font partie de la "culture vélo" d'un grand nombre, je ne vois pas trop pourquoi on aurait besoin de ces nouvelles cotes.


A+

Angstrom

"Un cyclotouriste n’a pas de palmarès, il n’a que des souvenirs… » Jean Taboureau

Mon blog : Mon Expérience Vélo

loz
Vétéran
Vétéran
Messages : 1648
Inscription : lun. 20 nov. 2006 00:35
Localisation : Grenoble
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par loz »

Pas d'accord. Tu es censé régler le recul de selle (éventuellement en changeant de TdS) en fonction de ta morphologie, pas en fonction du cadre.
Ça ne tient pas compte de la potence, mais ça aussi ça se change facielement.

Après c'est vrai que ça ne donne pas le toe overlap, la longueur des bases, la hauteur de BdP (qui dépend de toute façon des pneus), mais ça dit si on peut se poser dessus en fonction de sa morphologie.


Avatar de l’utilisateur

AngstromCyclo
Vétéran
Vétéran
Messages : 2787
Inscription : lun. 22 août 2016 17:04
Localisation : Proche Montpellier Ouest
Âge : 56
Contact :
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par AngstromCyclo »

loz a écrit : mar. 28 avr. 2020 01:01 Pas d'accord. Tu es censé régler le recul de selle (éventuellement en changeant de TdS) en fonction de ta morphologie, pas en fonction du cadre.
Je ne parle pas du recul de selle. Laissons-le de côté, tout comme la longueur de la potence.

Je dis que la mesure du tube horizontal (C sur le schéma) dépend de l'angle du tube de selle (E, ou plus exactement 90-E) et que le reach (R) n'est pas suffisant pour indiquer l'allongement sur le vélo d'un cycliste roulant sur cadre avec une hauteur (stack) donnée (S).

Pythagore et Euclide,au secours!

Expliquons-nous:
La hauteur du tube de selle étant l'hypoténuse (A1),
Le stack (S) est le côté adjacent

Il faut bien rajouter le côté opposé au reach (R) pour connaitre la longueur du tube horizontal (C).
Autrement dit:
C=R+rac(A1²-S²)
ou encore:
C=R+cos(90-E)

C'est ce qui me fait dire que R n'est pas suffisant puisque si l'angle du tube de selle E n'était pas important, il pourrait être quelconque et on aurait alors une infinité de longueurs C valables pour une valuer de stack (S) donnée.
Ce qui ne correspond ni à notre expérience ni à l'observation simple du schéma dont j'avais cru qu'elle serait suffisante pour étayer mon propos.


A+

Angstrom

"Un cyclotouriste n’a pas de palmarès, il n’a que des souvenirs… » Jean Taboureau

Mon blog : Mon Expérience Vélo
Avatar de l’utilisateur

Manouche
Membre hyperactif
Membre hyperactif
Messages : 556
Inscription : jeu. 30 mars 2017 12:31
Localisation : Languedoc
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par Manouche »

AngstromCyclo a écrit : lun. 27 avr. 2020 12:47 En plus, comme les dimensions d'un cadre "diamant" font partie de la "culture vélo" d'un grand nombre, je ne vois pas trop pourquoi on aurait besoin de ces nouvelles cotes.
du plus grand nombre ... J'ai de la ferraille dans les deux jambes, suite à deux accidents, et j'ai du mal. Aussi mon cadre sloping du VTC me va très bien. J'ai plus de mal avec le cadre du VTT surtout pour en descendre après plusieurs kilomètres.
AngstromCyclo a écrit : mar. 28 avr. 2020 07:30
loz a écrit : mar. 28 avr. 2020 01:01 Pas d'accord. Tu es censé régler le recul de selle (éventuellement en changeant de TdS) en fonction de ta morphologie, pas en fonction du cadre.
Je ne parle pas du recul de selle. Laissons-le de côté, tout comme la longueur de la potence.
Je dis que la mesure du tube horizontal (C sur le schéma) dépend de l'angle du tube de selle (E, ou plus exactement 90-E) et que le reach (R) n'est pas suffisant pour indiquer l'allongement sur le vélo d'un cycliste roulant sur cadre avec une hauteur (stack) donnée (S).
Pythagore et Euclide,au secours!
(...)
Et j'ai aussi des bras plutôt long. reculer la selle, rallonger la potence ? Normalement, je devrais avoir le temps de comprendre toutes ces explications pour résoudre mon problème, grâce au confinement + météo. Il a plu comme vache qui pisse cette nuit. Et il pourrait y avoir encore de la pluie aujourd'hui.
Et je suis comme Vaber, un peu allergique à tous ces termes anglais, et réfractaire aux acronymes qui ne peuvent être compris que par des "spécialistes". Je recherche un peu sur le web, mais ça lasse ... :mrgreen:
Manouche


“We are defined by the lines we choose to cross or to be confined by”
Antonia Suzan Byatt
Avatar de l’utilisateur

AngstromCyclo
Vétéran
Vétéran
Messages : 2787
Inscription : lun. 22 août 2016 17:04
Localisation : Proche Montpellier Ouest
Âge : 56
Contact :
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par AngstromCyclo »

Manouche a écrit : mar. 28 avr. 2020 09:58 J'ai de la ferraille dans les deux jambes, suite à deux accidents, et j'ai du mal. Aussi mon cadre sloping du VTC me va très bien. J'ai plus de mal avec le cadre du VTT surtout pour en descendre après plusieurs kilomètres.
C'est vrai que le franchissement sur un cadre diamant, ça n'est pas toujours facile, alors quand on a des séquelles d'opérations ça devient carrément impossible.
Les cadres dits "mixtes" sont fait pour ça.
Méral en faisait pas mal et on trouve assez régilièrement leurs mixtes sur LBC.
Cyfac qui a remis la marque Méral en selle l'année dernière, a remis ce modèle de cadre au catalogue sous l'appellation "Francette". A 1600€ le cadre nu, ça calme. Mais c'est une excellente solution.

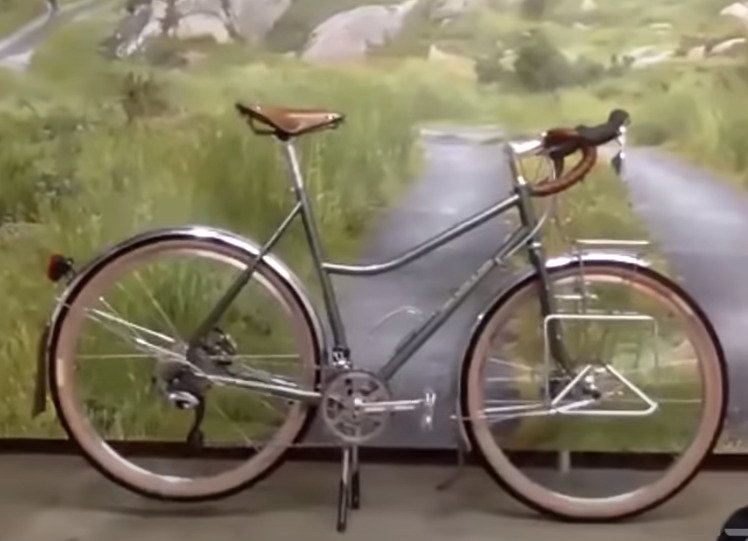

Vélo Orange aussi s'apprête à ressortir un cadre comme cela. Ils insistent sur le fait que ce cadre n'est pas "genré" (ce qui est un synonyme de "mixte", mais je doute que la plupart des mecs le prennent comme ça.
Velo-Orange Mixte.jpg
Velo-Orange Mixte.jpg (56.79 Kio) Consulté 607 fois
EXIF-Data show/hide
Original image recording time :
2020:04:26 16:39:04
Image taken on :
dim. 26 avr. 2020 14:39
Focus length :
3.82 mm
Shutter speed :
1/125 Sec
F-number :
f/2.2
ISO speed rating :
100
Whitebalance :
Manual
Flash :
Flash did not fire
Camera-manufacturer :
Xiaomi
Camera-model :
Redmi 6
Exposure program :
Not defined
Exposure bias :
0 EV
Metering mode :
Center-weighted average
Coordinates :
N 43 36 11.2692/ E 3 48 7.2285
Google Maps :
Et j'ai aussi des bras plutôt long. reculer la selle, rallonger la potence ? Normalement, je devrais avoir le temps de comprendre toutes ces explications pour résoudre mon problème ../..
C'est quoi ton problème?
Et je suis comme Vaber, un peu allergique à tous ces termes anglais, et réfractaire aux acronymes qui ne peuvent être compris que par des "spécialistes". Je recherche un peu sur le web, mais ça lasse ... :mrgreen:
Manouche
Désolé pour "stack" et "reach". Je ne connais pas d’équivalent en français. :(


A+

Angstrom

"Un cyclotouriste n’a pas de palmarès, il n’a que des souvenirs… » Jean Taboureau

Mon blog : Mon Expérience Vélo
Avatar de l’utilisateur

emilpoe
Membre hyperactif
Membre hyperactif
Messages : 668
Inscription : ven. 15 juin 2018 19:43
Localisation : Savoie
Âge : 52
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par emilpoe »

Salut,
AngstromCyclo a écrit : mar. 28 avr. 2020 11:14 Méral en faisait pas mal et on trouve assez régilièrement leurs mixtes sur LBC.
Cyfac qui a remis la marque Méral en selle l'année dernière, a remis ce modèle de cadre au catalogue sous l'appellation "Francette". A 1600€ le cadre nu, ça calme. Mais c'est une excellente solution.

Vélo Orange aussi s'apprête à ressortir un cadre comme cela. Ils insistent sur le fait que ce cadre n'est pas "genré" (ce qui est un synonyme de "mixte", mais je doute que la plupart des mecs le prennent comme ça.
Je classerais le Méral en "torpille" plutôt qu'en "mixte".




L'horizon est inépuisable...
Avatar de l’utilisateur

AngstromCyclo
Vétéran
Vétéran
Messages : 2787
Inscription : lun. 22 août 2016 17:04
Localisation : Proche Montpellier Ouest
Âge : 56
Contact :
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par AngstromCyclo »

emilpoe a écrit : mar. 28 avr. 2020 11:53
Je classerais le Méral en "torpille" plutôt qu'en "mixte".
Salut Emilpoe,

Tu as raison. J'avais oublié toutes ces subtilités.

Mais l'idée reste la même.


A+

Angstrom

"Un cyclotouriste n’a pas de palmarès, il n’a que des souvenirs… » Jean Taboureau

Mon blog : Mon Expérience Vélo

vaber
Vétéran
Vétéran
Messages : 2470
Inscription : jeu. 4 févr. 2010 22:18
Localisation : Sud-Aveyron
Âge : 54
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par vaber »

[quote=AngstromCyclo post_id=57235 time=1588065279 user_id=4223]
Les cadres dits "mixtes" sont fait pour ça.
Méral en faisait pas mal et on trouve assez régilièrement leurs mixtes sur LBC.
Cyfac qui a remis la marque Méral en selle l'année dernière, a remis ce modèle de cadre au catalogue sous l'appellation "Francette". A 1600€ le cadre nu, ça calme. Mais c'est une excellente solution.

Vélo Orange aussi s'apprête à ressortir un cadre comme cela. Ils insistent sur le fait que ce cadre n'est pas "genré" (ce qui est un synonyme de "mixte", mais je doute que la plupart des mecs le prennent comme ça.
Velo-Orange Mixte.jpg

[quote]

Ah il ne se sont pas foulé chez Vélo orange. Ils ont pris un cadre Méral de l'époque et l'on monté en "néo rétro" comme disent les Gogo. Ceci dit, le résultat est très agréable à l’œil.


On ne possède vraiment que ce que l'on sait...

vaber
Vétéran
Vétéran
Messages : 2470
Inscription : jeu. 4 févr. 2010 22:18
Localisation : Sud-Aveyron
Âge : 54
Status : Hors-ligne

Re: Géométrie des cadres vélos - mesures

Message par vaber »

AngstromCyclo a écrit : mar. 28 avr. 2020 11:14 Les cadres dits "mixtes" sont fait pour ça.
Méral en faisait pas mal et on trouve assez régilièrement leurs mixtes sur LBC.
Cyfac qui a remis la marque Méral en selle l'année dernière, a remis ce modèle de cadre au catalogue sous l'appellation "Francette". A 1600€ le cadre nu, ça calme. Mais c'est une excellente solution.

Vélo Orange aussi s'apprête à ressortir un cadre comme cela. Ils insistent sur le fait que ce cadre n'est pas "genré" (ce qui est un synonyme de "mixte", mais je doute que la plupart des mecs le prennent comme ça.
Velo-Orange Mixte.jpg


Désolé pour "stack" et "reach". Je ne connais pas d’équivalent en français. :(
Ah il ne se sont pas foulé chez Vélo orange. Ils ont pris un cadre Méral de l'époque et l'on monté en "néo rétro" comme disent les Gogo. Après ceci dit le résultat est très agréable à l’œil


On ne possède vraiment que ce que l'on sait...
Répondre
