Schéma de votre bicyclette
Croquis Légende

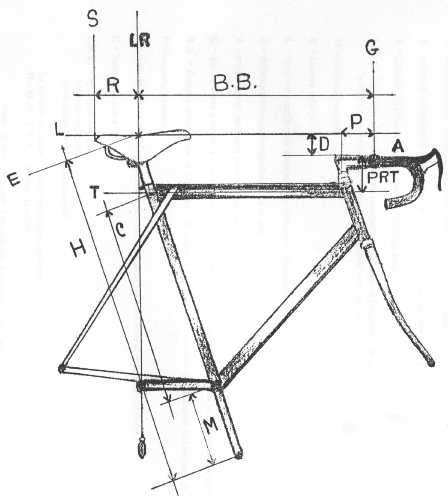

Croquis de votre bicyclette avec ses mesures
croquis de cadre de velo

Haut de Page

LEGENDES DESSIN DU CADRE
Toutes les dimensions doivent étre indiquées d'axe à axe

E = emplacement de l'assise moyenne du corps du cycliste sur la selle
S = arrière du croissant de selle servant de départ pour le point de référence (E)
R = distance de 120 mm pour le point de référence selle
L.R = ligne de référence verticale (permettant d'obtenir le placement de la selle et la longueur de la potence) passant par l'axe pédale, manivelle horizontale vers l'arrière
M = longueur manivelle
H = hauteur selle/pédale
L = ligne horizontale pour déterminer la différence selle/potence (D)
D = différence entrejambes/phalanges de la main
A = emplacement des mains pour réglage buste et bras à 45°
G = axe du cintre à sa partie droite obtenu par positionnement des bras pour déterminer la longueur de la potence
B.B. = distance obtenue par le placement du buste et des bras à 45° (permet de déteminer la longueur de la potence)
P = longueur potence
T = ligne de référence du demi?diamètre du tube horizontal pour déterminer la hauteur du cadre
C = hauteur du cadre
P.RT. = épaisseur potence hauteur roulement demi-diamètre du tube horizontal

     La hauteur du cadre s'obtient de la façon suivante
     H - M -D - P.RT. = hauteur du cadre
     Notes : D pouvant varier d'un individu à un autre pour une même hauteur d'entrejambes, la hauteur du cadre sera donc différente !
     P.R.T. : cette hauteur groupant 3 paramètres peut varier selon le choix des accessoires ; c'est donc le constructeur ou le monteur qui déterminera celle-ci.
     Lors de la commande du vélo, on devra donc indiquer au constructeur les mesures correspondant aux lettres M, H, BB et D.
     Pour un cadre dont le tube horizontal est montant " ou " plongeant ", la ligne de référence T devra toujours s'inscrire en partant de l'avant pour déterminer la hauteur du cadre et les différents paramètres de la position.
